影響生料易燒性的因素很多，如原料質(zhì)量、生料配方、細(xì)度、均勻性、礦化劑和微量組分等。石灰質(zhì)原料是生產(chǎn)水泥熟料的主要原料，在生料配比中約占80%的比例，其物理化學(xué)性質(zhì)及礦物特性對水泥生料的各種性能、水泥熟料的煅燒過程以及窯系統(tǒng)的工藝參數(shù)均有重要影響。本文通過選取不同水泥廠所用的石灰石，分析其化學(xué)成分及礦物組成、結(jié)晶狀況，在同一率值、細(xì)度及燒制條件下，研究了石灰石與生料易燒性的關(guān)系。

　　1 石灰石特性

　　(1)石灰石的化學(xué)成分

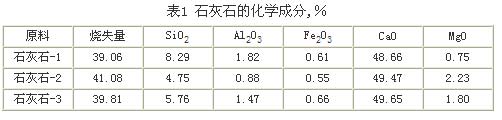

　　本文選取三家水泥廠的石灰石作為研究對象。表l為石灰石的化學(xué)成分分析結(jié)果。由表1數(shù)據(jù)可看出，石灰石-l的Si02含量較高為8.29%，MgO含量為0.75%;石灰石-2的MgO含量較高為2.23%。

　　(2)石灰石的XRD分析

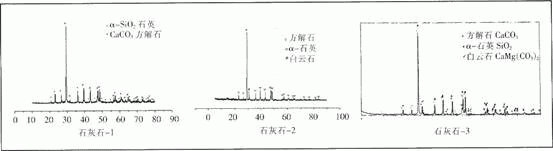

　　我們采用X—射線衍射分析鑒定石灰石的礦物組成，圖l為石灰石的X-射線衍射圖譜。由圖可知，三廠石灰石主要物相為方解石，其次為α-石英，石灰石-2和石灰石-3還含有少量白云石。

　　圖1 石灰石的X-射線衍射圖譜

　　(3)SEM分析

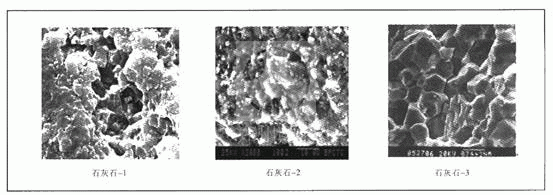

　　為了進(jìn)一步研究石灰石中各礦物相的形貌及結(jié)晶情況，采用掃描電鏡對石灰石進(jìn)行了分析。圖2為石灰石掃描電鏡照片，板狀物為方解石晶體;橢圓形物主要成分為Si02，晶粒尺寸1～2μm。石灰石-l中石英含量較高，與化學(xué)成分分析中Si02含量高相對應(yīng)。石灰石-3中方解石晶體晶粒粗大，晶粒尺寸較大，大多數(shù)晶粒在10μm以上，結(jié)晶完整。石灰石-1和石灰石-2的方解石晶體晶粒細(xì)小，且雜質(zhì)含量高，以石灰石-2中雜質(zhì)含量。

　　圖2 石灰石掃描電鏡照片

　　(4)差熱分析

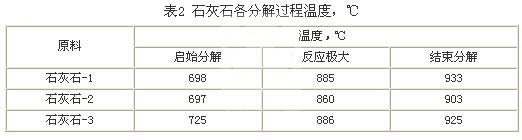

　　做各廠石灰石的差熱分析，石灰石各分解過程溫度見表2。石灰石-l啟始分解溫度較低，反應(yīng)溫度和結(jié)束分解溫度較高。該石灰石大量分解溫度高及分解溫度范圍寬。石灰石-2啟始分解溫度較低，反應(yīng)溫度較低。石灰石-3啟始分解溫度高于表中所列的其它石灰石，反應(yīng)溫度和結(jié)束分解溫度也較高。

　　2 生料易燒性研究

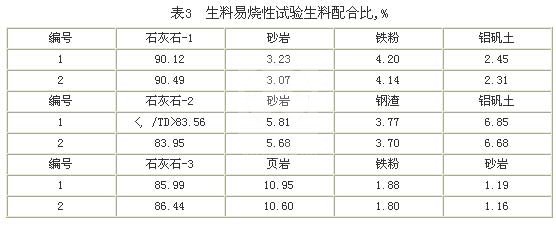

　　每個水泥廠均采用兩種配料方案：1為KH=0.90，SM=2.60，AM=1.50;2為KH=0.92，SM=2.60，AM=1.50。生料的配合比見表3。

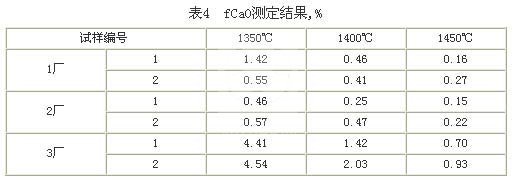

　　生料易燒性試驗按國標(biāo)GB9965-88《水泥生料易燒性試驗標(biāo)準(zhǔn)》進(jìn)行。具體方法是將磨好的細(xì)度符合要求的生料加20%的水，借助模具制成Ф13mm×13mm的試體，置于105～110℃的電熱干燥箱內(nèi)烘干(60min以上)，然后置于加熱至950℃的預(yù)燒高溫爐內(nèi)，恒溫預(yù)燒30min，然后立即轉(zhuǎn)放到恒溫分別至1350℃、1400℃、l450℃的高溫爐內(nèi)，恒溫煅燒30min，試樣取出后自然冷卻，然后做fCa0測試。結(jié)果見表4。

　　3 結(jié)果分析

　　三個廠的生料的易燒性都較好，由表4數(shù)據(jù)看到，三個廠的生料的易燒程度是2廠>1廠>3廠這是因為碳酸巖的顆粒組成和結(jié)晶度是決定礦石的易碎性易磨性，分解難易和反應(yīng)活性的重要因素。

　　3廠的石灰石中方解石晶體尺寸較大，其分解溫度也很高，因此其生料的易燒性較差。從CaC03分解所得的CaO在硅酸鹽氧化物中擴(kuò)散的活性程度，取決于分解產(chǎn)物Ca0的缺陷結(jié)構(gòu)的不規(guī)則程度和密度，而影響的是方解石晶體的大小。隨著方解石晶體尺寸的減小，分解出的Ca0缺陷結(jié)構(gòu)密度增大，CaC03晶體愈小，分解出的Ca0顆粒也愈小，分散度愈大，在相等量熔體條件下，Ca0顆粒與熔體的接觸面愈大，故Ca0溶解及參與燒成反應(yīng)的數(shù)量愈多，因此其易燒性越好。

　　生料中石灰石質(zhì)組分卡要為含Ca0方解石。2廠石灰石中雜質(zhì)含量高、分布廣也有助于石灰石反應(yīng)活性的提高，其易燒性較好。

　　隨石灰石中二氧化硅含量增多，f-Ca0含量也增多，生料易燒性變差。l廠的石灰石中Si02含量較2廠高，因此易燒性較差一點。
