直線振動篩是采用振動電機激振的新型高效篩分設備，是根據我國生產需要，在消化、吸收從美國、德國技術的基礎上，總結我們多年的研究設計和使用的經驗，結合市場需求研制出來的新型系列振動篩，具有穩定可靠、消耗少、噪音低、壽命長、篩分效率高等優點。篩分目數400目，可篩分出7種不同粒度的物料。
直線振動篩主要用于對粉狀、顆粒狀物料的篩選和分級，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、碳素、化肥、耐火材料、輕工、礦山、煤炭、冶煉等行業。
直線振動篩性能特點：
1、采用塊偏心作為激振力，激振力強;
2、耗能少、噪音低、篩網使用壽命長;
3、篩子橫梁與篩箱采用高強度螺栓聯接，無焊接;
4、篩分精度高，粒度可達調、處理量大、篩分效率高、壽命長;
5、全封閉結構、自動排料、更適合于流水線作業;
6、.篩機結構簡單穩定，維修方便快捷;
7、結構強度、剛度高，系列化、通用化、標準化程度高。
直線振動篩技術參數：
| 型號 |
篩面 |
給料粒度 (mm) |
電機功率 (kW) |
產量 (t/h) |
重量 (t) |
|
|---|---|---|---|---|---|---|
|
面積(㎡) |
傾角度 (°) |
|||||
|
ZK1022 |
2.25 |
-5~5 |
＜250 |
3×2 |
4.5-90 |
2.2 |
|
ZK1230 |
3.6 |
-5~5 |
＜250 |
4×2 |
7.2-144 |
2.6 |
|
ZK1237 |
4.5 |
-5~5 |
＜250 |
5.5×2 |
9-180 |
3.1 |
|
ZK1437 |
5.25 |
-5~5 |
＜250 |
5.5×2 |
12-250 |
3.2 |
|
ZK1445 |
6.3 |
-5~5 |
＜250 |
7.5×2 |
12.6-252 |
4.1 |
|
ZK1637 |
6 |
-5~5 |
＜250 |
5.5×2 |
12-240 |
3.5 |
|
ZK1645 |
7.32 |
-5~5 |
＜250 |
11×2 |
95-280 |
4.5 |
|
ZK1837 |
6.75 |
-5~5 |
＜250 |
11×2 |
90-270 |
5 |
|
ZK1845 |
8.1 |
-5~5 |
＜250 |
11×2 |
16.2-234 |
5.5 |
|
ZK1852 |
9.45 |
-5~5 |
＜250 |
11×2 |
18.9-378 |
5.9 |
|
ZK2045 |
9 |
-5~5 |
＜250 |
11×2 |
16.2-324 |
6 |
|
ZK2052 |
10.5 |
-5~5 |
＜250 |
11×2 |
21-420 |
6.4 |
|
ZK2060 |
12 |
-5~5 |
＜250 |
15×2 |
24-480 |
7.6 |
|
ZK2445 |
10.8 |
-5~5 |
＜250 |
15×2 |
21.6-432 |
7.4 |
|
ZK2452 |
12.6 |
-5~5 |
＜250 |
15×2 |
25.2-504 |
8.2 |
|
ZK2460 |
14.4 |
-5~5 |
＜250 |
15×2 |
28.8-576 |
9.2 |
|
ZK3045 |
13.5 |
-5~5 |
＜250 |
15×2 |
27-540 |
10 |
|
ZK3052 |
15.75 |
-5~5 |
＜250 |
22×2 |
31.4-628 |
10 |
|
ZK3060 |
18 |
-5~5 |
＜250 |
22×2 |
17.5-525 |
11 |
|
ZK3645 |
16.2 |
-5~5 |
＜250 |
22×2 |
37.8-756 |
12.2 |
|
ZK3652 |
18.9 |
-5~5 |
＜250 |
22×2 |
43.2-864 |
13.4 |
|
ZK3660 |
21.6 |
-5~5 |
＜250 |
22×2 |
43.2-864 |
14.3 |
|
ZK3675 |
27 |
-5~5 |
＜250 |
30×2 |
54-1080 |
17.1 |
|
2ZK1022 |
2.25 |
-5~5 |
＜250 |
4×2 |
4.5-90 |
3 |
|
2ZK1230 |
3.6 |
-5~5 |
＜250 |
5.5×2 |
7.2-144 |
3.7 |
|
2ZK1237 |
4.5 |
-5~5 |
＜250 |
7.5×2 |
9-180 |
4.4 |
|
2ZK1437 |
5.25 |
-5~5 |
＜250 |
7.5×2 |
12-250 |
5 |
|
2ZK1445 |
6.3 |
-5~5 |
＜250 |
15×2 |
12.6-252 |
6.9 |
|
2ZK1637 |
6 |
-5~5 |
＜250 |
15×2 |
12-240 |
6.9 |
|
2ZK1645 |
7.32 |
-5~5 |
＜250 |
15×2 |
95-280 |
8.6 |
|
2ZK1837 |
6.75 |
-5~5 |
＜250 |
15×2 |
90-270 |
7.9 |
|
2ZK1845 |
8.1 |
-5~5 |
＜250 |
15×2 |
16.2-234 |
8.1 |
|
2ZK1852 |
9.45 |
-5~5 |
＜250 |
15×2 |
18.9-378 |
9 |
|
2ZK2045 |
9 |
-5~5 |
＜250 |
15×2 |
16.2-324 |
9.1 |
|
2ZK2052 |
10.5 |
-5~5 |
＜250 |
22×2 |
21-420 |
10.1 |
|
2ZK2060 |
12 |
-5~5 |
＜250 |
22×2 |
24-480 |
10.8 |
|
2ZK2445 |
10.8 |
-5~5 |
＜250 |
22×2 |
21.6-432 |
11 |
|
2ZK2452 |
12.6 |
-5~5 |
＜250 |
22×2 |
25.2-504 |
12.5 |
|
2ZK2460 |
14.4 |
-5~5 |
＜250 |
22×2 |
28.8-576 |
13.5 |
|
2ZK3045 |
13.5 |
-5~5 |
＜250 |
30×2 |
27-540 |
15.4 |
|
2ZK3052 |
15.75 |
-5~5 |
＜250 |
37×2 |
31.4-628 |
16.9 |
|
2ZK3060 |
18 |
-5~5 |
＜250 |
37×2 |
17.5-525 |
18.2 |
|
2ZK3645 |
16.2 |
-5~5 |
＜250 |
45×2 |
37.8-756 |
21 |
|
2ZK3652 |
18.9 |
-5~5 |
＜250 |
45×2 |
43.2-864 |
24 |
|
2ZK3660 |
21.6 |
-5~5 |
＜250 |
45×2 |
43.2-864 |
25.4 |
直線振動篩工作原理：
直線振動篩采用雙電機驅動，當兩臺電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起，跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。
直線振動篩可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構、無粉塵溢散等特點。篩分目數325目，可篩分出7種不同粒度的物料。

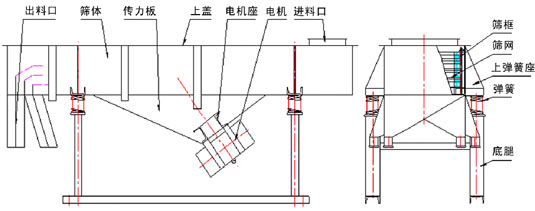

直線振動篩組成結構：
直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘擰緊，特別是新篩機試用前三天、反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱垂直與地面，兩支柱下面的槽鋼應相互平行。
