單段錘式破碎機主要由破碎機轉子、破碎機殼體、破碎板、排料篦子、排鐵門和驅動部分等組成。

　　1　破碎機轉子。轉子是破碎機的核心部件，它由錘盤、端盤、隔環、錘頭、錘軸、方截面主軸、皮帶輪、軸承和軸承座等組成。轉子主軸采用優質合金鋼為材料，并鍛造成正方形以滿足破碎大物料和傳遞大扭矩的需要。盤體和隔環相間套在主軸上，由彈簧銷貫通緊固。雙列向心滾子軸承能夠承受很大的沖擊載荷和大跨度安裝。皮帶輪安裝于軸端，錘頭懸掛于錘盤之間，是全回轉型的，當錘頭遇到大塊礦石不能一擊而碎時，它能完全退避到錘盤之中，并確保轉子運轉平穩。錘頭由錳鉻合金鋼鑄成，具有高耐磨性和抗沖擊能力，當它的一邊磨損之后，可以換邊使用。錘盤邊緣堆焊耐磨合金材料，錘頭可根據礦石的物理性能和所需出料粒度進行不同的排列。

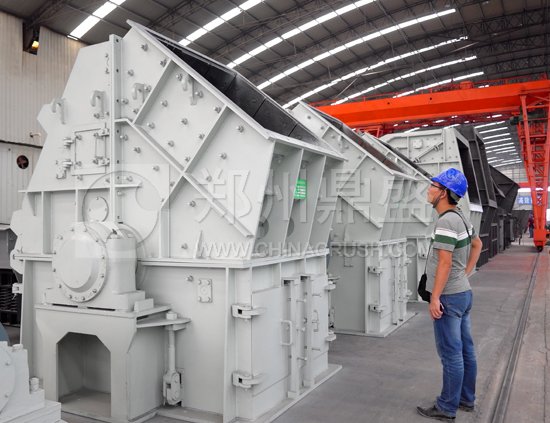

圖為鄭州鼎盛公司成品庫內的單段錘式破碎機

　　2　殼體。殼體由下殼體、帶進料口的上殼體(I)及上殼體(II)組成(見圖14)，下殼體前后墻板上開有檢修門，供抽取排料篦子和排鐵門之用。凡與礦石接觸的內表面均有襯板保護以免磨損。上殼體(II)與下殼體鉸接，只需卸下它與相關件的結構螺栓，就可使之開啟露出轉子，以便更換襯板、錘頭或取出轉子，上殼體(II)正面有觀察門，用于檢查和緊固破碎板的連接螺栓。

　　3　破碎板。破碎板位于轉子的正前方，水平中心線以上，它的上端鉸接于上殼體上，下端用調節螺桿固定。破碎板與轉子工作圓之間的間隙尺寸影響著進入排料帶的物料粒度，通常這里的間隙要保持與排料尺寸大致相等，齒狀破碎板由高錳鋼鑄造。

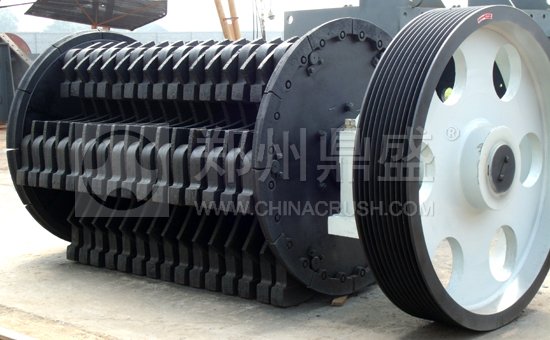

圖為鄭州鼎盛公司生產的錘式破碎機轉子總成

　　4　排料篦子。排料篦子安裝與轉子緊底下，其包圍角度為135o，它和轉子工作圓之間的間隙可進行調節，在進料處此間隙不宜大于排料粒度的1.2 倍，其中部和尾部應減少到與進料尺寸相當。排料篦子由幾塊鑄造高錳鋼篦板組成，按圓周向排列的篦條間隙通過面積大，因此易卸掉念濕的物料。

　　5　排鐵門。排鐵門鉸接于下殼體上，并位于排料篦子的后方，當排料篦子需要調節時，它可做相應的調整，當有異物進入時，它可在離心力作用下被擠開并將異物立刻排出，繼后在重錘作用下自動閉合，從而防止為破碎物料的泄漏。當允許的排料粒度較大時，可以不裝排鐵門。

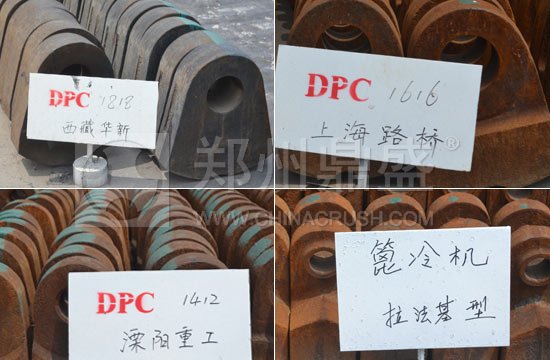

圖為鄭州鼎盛公司為客戶定做加工的破碎機錘頭

　　如果您想了解更多單段錘式破碎機產量、電機功率、價格等詳情，請致電：0371-53738676。另：鄭州鼎盛公司還提供各種型號錘式破碎機錘頭定做業務，常規型號破碎機錘頭現貨供應，部分型號錘破錘頭可根據圖紙或樣品尺寸定做加工。
