短流程制砂系統產品介紹

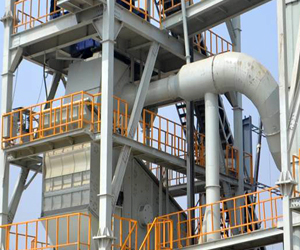

短流程制砂系統采用框架結構模式，該系統以德國BHS制砂機和風選篩為核心，由給料機、調控板、回收過濾器、除塵器組成的閉環控制系統，可將150mm石料一步加工成優質機制砂，減少圓錐破碎機，大大簡化工藝流程，大幅度減少設備投資，顯著降低生產成本。

　　1、德國 BHS制砂機。與傳統VSI制砂機相比，該制砂機具有以下優勢：a、雙腔式轉子設計;b、處理能力可到400t/h;c、給料尺寸為150mm;d、轉子磨損降低2倍以上;e、能耗降低50%以上，可低至 2.5kwh/t;f、無堵塞、成砂率高�！军c擊查看：德國BHS制砂機為什么制砂率高?】

　　2、風選篩。獨特的風選篩和調控板技術，可將破碎物中的合格產品與超標品同時分離，分級精度精確，粉塵會被除塵器吸走，產品可經調控板進行級配調整，超標品會被返送回破碎程序。

　　3、除塵系統。采用從源頭抑制粉塵的理念，應用高效率除塵設備做到了除塵效率高、效果穩定、故障率低、使用成本低、維護運營成本小的效果。由于從源頭抑制了粉塵產生，避免粉塵散發后捕捉的過程，能大幅降低能耗。

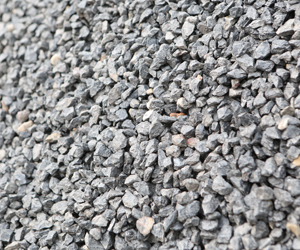

圖為在短流程制砂系統中使用的德國BHS制砂機                          圖為獨特的風選篩                                  圖為短流程制砂系統生產的成品骨料

　　4、智能化系統。采用物聯網實時監控系統，在線實時檢測設備生產狀態，并進行安全連鎖管理。如果出現異常工況，可準確提示設備故障點提醒工作人員進行定位查看與檢修，實現準確故障定位排查�！�

　　5、成品砂質量分析：短流程制砂系統能調控砂的級配，即可將細度模數控制在2.2-3.0之間。在采用相同水泥配制混凝土時，短流程制砂設備生產的機制砂能得到更高的性能，可顯著提高混凝土力學與施工性能，提高耐久性，每立方混凝土可減少水泥用量50-70kg。

注：短流程制砂系統(以德國BHSR1200制砂機為主機)與傳統制砂系統(以PCX1280制砂機為主機)綜合對比表

短流程制砂系統河南新鄉現場觀摩會暨德國BHS制砂機使用現場視頻

　　綜上所述，短流程制砂系統采用全封閉結構、零排放、低噪音、低振動的設計，針對機制砂、預拌混凝土和干混砂漿行業用戶特點而量身定做，集破碎、整形、石粉控制、級配調整、機制砂含水量控制于一體，配備智能化遠程管理系統，從此改變了對砂石行業“臟、亂、差”的傳統認識觀念。

短流程制砂系統性能特點

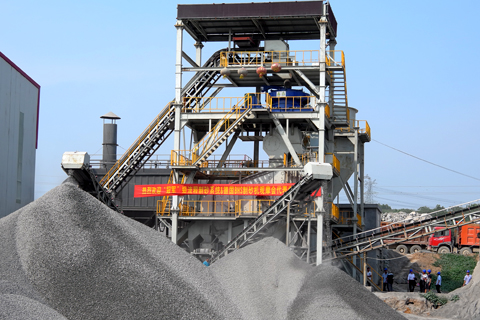

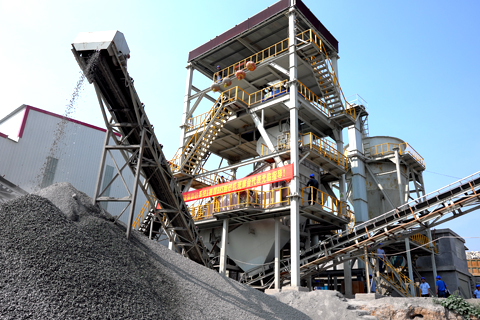

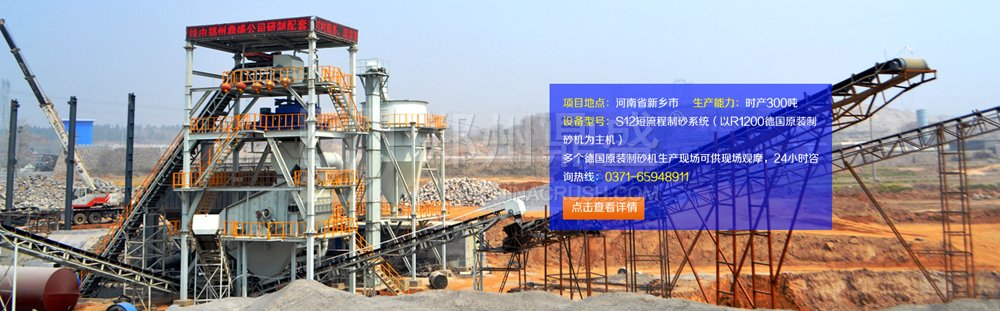

　　已投產一年多的新鄉時產300噸短流程制砂系統（如果您想到現場進行參觀、考察，請致電：0371-53738676或15237121251）生產實踐證明，以德國BHS制砂機為主機的短流程制砂系統具有以下幾方面的優勢:

　　1、系統主機采用極為先進的德國BHS制砂機，可將150mm的石料一步加工為成品。

　　2、系統處理量可達到400T/H。

　　3、一次性成砂率達到50-60%，超過同行業50%左右。

　　4、先進的顆粒級配調整裝置，可使系統的細度模數在2.2-3.0之間簡單調節。

　　5、主機性能極為可靠，德國制砂機堪稱制砂機中的"奔馳寶馬"。

　　6、電耗低，砂噸電耗小于2.5度(石灰石原料)。

　　7、框架結構，占地面積小，施工周期短，土建投資小，全封閉結構，粉塵排放遠遠小于20mg/Nm3的國家標準指標。

短流程制砂系統產品說明

　　短流程制砂系統的優勢在于其主機采用性能極為先進的德國BHS制砂機，德國BHS制砂機與國產同類制砂機對比如下：
　　（1）、制砂機主要部件轉子對比：

　　1）、德國BHS制砂機雙腔葉輪的設計：1、轉子由可拆卸部件組成2、轉子由單個部件的機械組合而成，平衡性能較好。3、整個轉子無焊接部分，所有耐磨防護為單個可更換的易損件。4、由于磨損件可單獨更換并可以翻新使用，轉子的結構使用壽命比較長。德國BHS制砂機獨特核心轉子設計——主機轉子僅有兩個寬大出料口，其優點為： 1、不卡料。2、出口少意味著磨損少。3、進口大則進料粒徑越大。4、每噸能耗降低。5、通過能力增大。

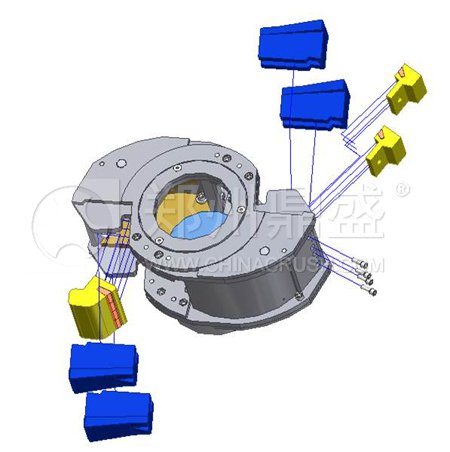

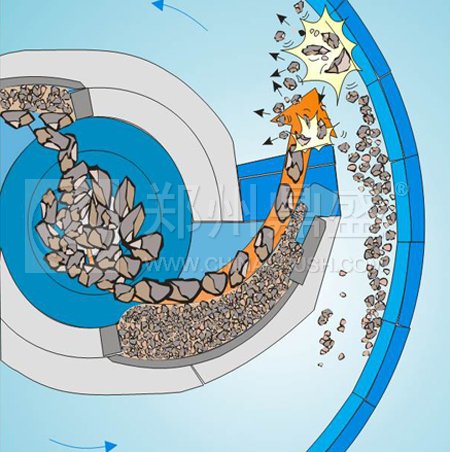

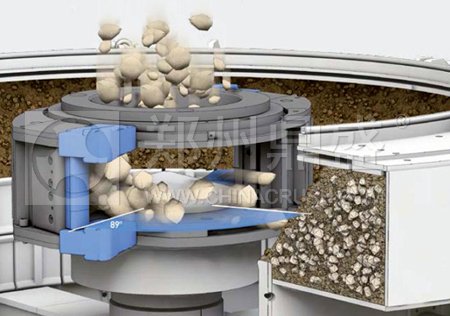

圖為德國BHS制砂機的刀頭、保護塊等易損件　　　                                    　圖為德國BHS制砂機雙腔式轉子技術及物料破碎原理演示

　　2）、國產制砂機葉輪的設計一般為三腔：1、轉子為一整體焊接結構。2、由于轉子為焊接結構，轉子的平衡度會有誤差。3、轉子表面防護為焊接堆料形式。采用焊接材料的表面硬化不可能非常均勻。隨著應用時間推移，磨損面將會很不均勻。4、轉子基體材料磨損較快，特別是在表面硬化堆焊區域，這也是可能導致轉子不平衡的風險因素。

　　（2）、制砂機腔體設計：

　　1）、德國BHS制砂機腔體的設計：1、為便于制砂機內部的檢修和維護，其頂蓋采用可轉動式結構。2、很容易進入轉子內部檢查或更換耐磨襯板/或砂床，可方便快速更換耐磨件。3、采用耐磨襯板代替砂床破碎可增加破碎效率，提高出砂率。BHS制砂機可提供兩種選擇，用戶可根據需要在一臺機器內實現快速轉化。

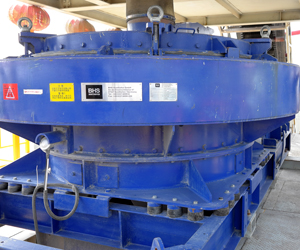

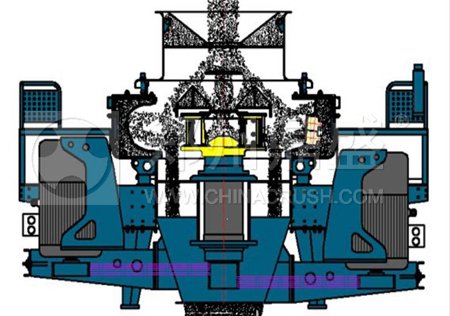

圖為德國BHS制砂機腔體                                                                 圖為國產沖擊式制砂機腔體

　　2）、國產制砂機腔體的設計：1、機器頂蓋上裝有檢查口，只能部分接近內部和轉子。2、如需進入內部維修，則需將整個頂蓋吊開。3、不能安裝和附加耐磨襯板進行石料破碎。而對軟石料的破碎制砂，采用石打石(砂床)有時是不適用和低效的。

　　（3）、軸承潤滑方式：

　　1）、德國BHS制砂機采用自動稀油潤滑系統，這樣的潤滑方式有以下幾方面的好處：1、使軸承保持良好的潤滑狀態；2、使軸承具有良好的冷卻效果；3、可清除粉塵和防止粉塵進入；4、降低軸承的磨損；5、檢測軸承和油的溫度；6、通過油溫監控，可早期防范軸承損傷；7、油路采用自動關閉系統。

　　2）、國產制砂機采用潤滑脂潤滑，與自動稀油潤滑系統相比，這樣的潤滑方式有以下幾方面的弊端：1、軸承溫度不能檢測和控制；2、軸承不能被冷卻；3、如要清除軸承室內的殘留粉塵，必須要將軸承全部拆除；4、不能先期預測軸承的損壞程度；5、不能控制所需要加入的油脂量；6、油脂注入孔的位置所限，不便于操作人員使用。

短流程制砂系統技術參數

更多產品技術參數，您可以致電400-066-1110聯系我們了更多詳情。
