顎式破碎機，簡稱顎破，其中有典型的PE新型顎破，具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點。鄂式破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料，是初級破碎設備。

　　該系列破碎機破碎方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被壓碎或碾、搓達到破碎目的;當動顎下行時，肘板與動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此已破碎物料從破碎腔下口排出，隨著電動機連續轉動而破碎機動顎作周期性的壓碎和排泄物料，實現批量生產。

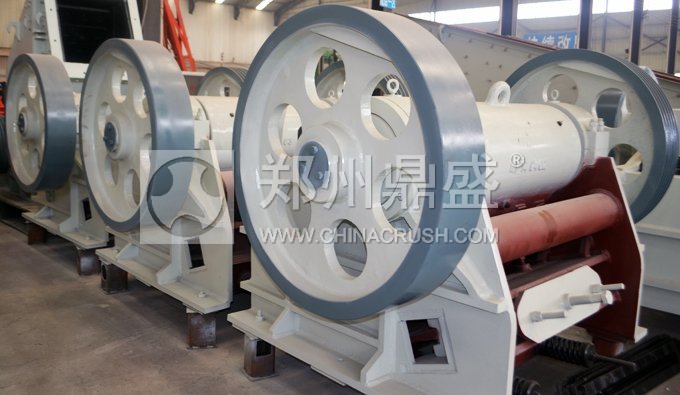

圖為鄭州鼎盛公司生產的深腔顎破

　　1.顎式破碎機動顎總成

　　顎式破碎機動顎總成由安裝在兩邊的主軸承支承。當動顎皮帶輪轉動時帶動主軸轉動。主軸是中心轉動部位是偏心的有兩條中心線。當主軸沿主中心線轉動時，偏心中心線帶動動顎作前后及上面的復合運動。當動顎與定顎之間的矩離小時完成破碎工作，當動顎與定顎矩離大時完成排料工作。

　　顎式破碎機動顎由主軸、支承軸承、動顎軸承、動顎體、動顎板、皮帶輪、慣性輪等組成。動顎總成是顎破破碎物料的部件，它要有良好的強度和剛度。動顎板要有良好的耐磨性。支承軸承和動顎體軸承部位要有良好的密封性。由于支承軸承和動顎體軸承在顎破的內部安裝，極易進入灰塵。如果密封不好進入灰塵，會大大的降低軸承的使用壽命。

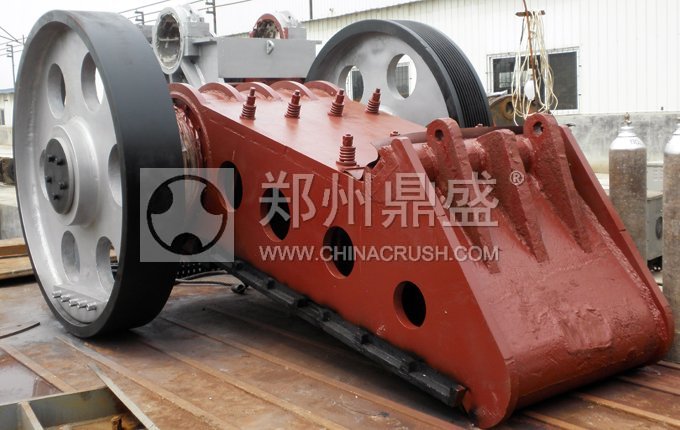

圖為顎式破碎機動顎總成

　　2.顎式破碎機殼體

　　顎式破碎機殼體是支承動顎總承和定顎板的部件。殼體是一個完整的焊接組件或整體的鑄鋼件，它要有足夠的強度和剛度，以保證整機的運轉平穩可靠。殼體是顎破的主要支承部件。由于顎破工作時的振動大。所以殼體必需要有足夠的強度和剛度。如果殼體的強度不夠顎破在運轉的過程中就會發生變形的現象。影響破碎機的工作。

　　3.顎式破碎機驅動系統

　　顎式破碎機主機產生的動能，通過電機皮帶輪由三角帶傳遞給破碎機的大皮帶輪。大皮帶輪帶動整個轉子做圓周運動。從而達到連續運轉破碎的目的。

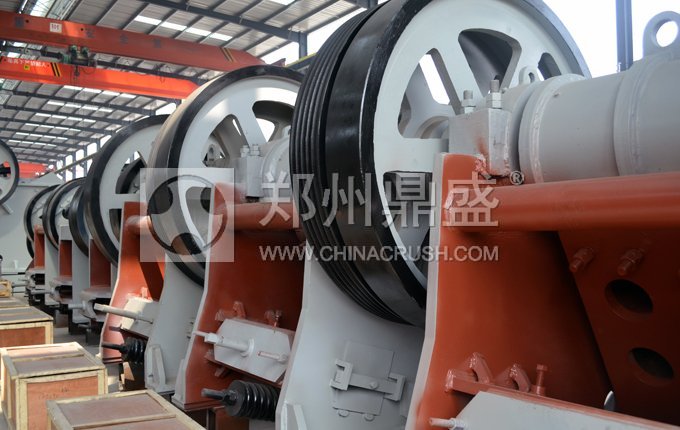

圖為鄭州鼎盛公司生產的大型顎式破碎機

　　顎式碎石機驅動系統由電機皮帶輪、傳動皮帶、大皮帶輪組成。驅動系統的功能是把主電機的動能傳遞給破碎機。大小皮帶輪要用優質的鑄鐵件生產，以保證長時間的使用而不會變形。在結構上要保證小皮帶輪有盡可能大的包角。這樣小皮帶輪傳動效率才能更高。如果驅動系統的大小皮帶輪材質不好，就會造成三角帶槽的變形而產生傳動帶脫落的現象，造成破碎機的停機。

　　4.顎式破碎機耐磨件系統

圖為鄭州鼎盛公司生產的PE鄂式破碎機

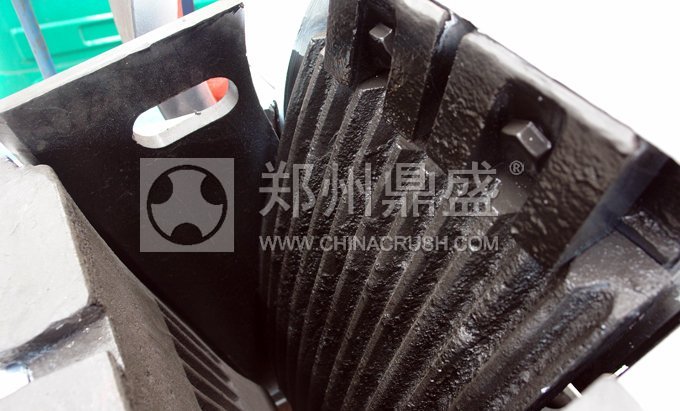

　　顎破的動顎板安裝在動顎體上，靜顎板安裝在殼體上。動顎板隨著動顎體的復合運動與靜顎板的間矩作由大變小然后由小變大的變化，從而完成破碎和排料的作業。

　　鄂破的耐磨件由動顎板和靜顎板組成。顎破是靠動顎板和靜顎板的互相擠壓而完成破碎作業的。在破碎的過程中動顎板和靜顎板同時承受來自物料的正向壓力和切向的摩擦力。這就要求動顎板既要有足夠的表面硬度也要有足夠的內部韌性。如果動、靜顎板的表面硬度太小就會很快失效，如果內部的韌性太小就會發生斷裂的現象。
