反擊式破碎機轉子部件：轉子是由轉子體焊接件、合金鋼復合錘頭以及楔形夾緊塊、緊固件等組成。板錘緊靠在板錘座 上，并用楔形夾緊塊夾緊。本結構特點之一是破碎效率高，能避免進料不均勻而引起的噎車、停車、慢車等現象。楔形夾緊塊會隨著轉子轉速的升高而產生更大的夾 緊力，進而避免由于緊固件連接不牢而造成的錘頭掉落現象。

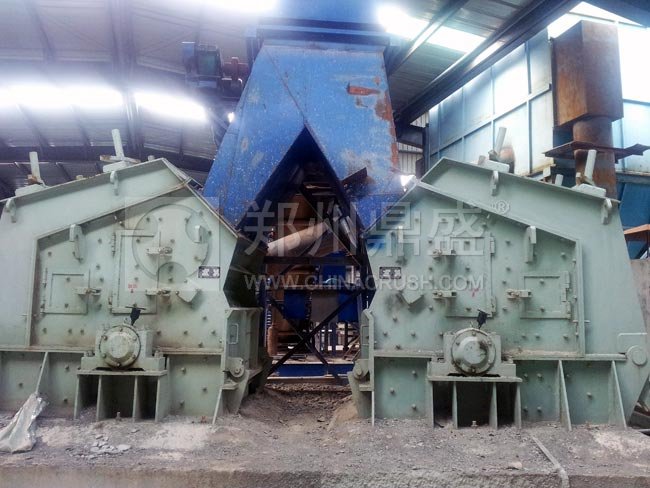

圖為在機制砂生產線中使用的PF反擊式破碎機

　　反擊板結構及調整：PF系列硬巖反擊破碎機設有兩、三個反擊板，它們通過架體上的錐軸懸掛在機體上，第一、二反 擊板的結構相同，第三反擊板為柵狀結構，柵狀反擊板的功能主要是將已加工成形的石料漏出，以免石料的過粉現象(大于PF1315以上型號設有第三道反擊 板)。反擊板與轉子錘頭外緣的間隙象閘門一樣，阻止規格以外的大石料通過，決定著石料的加工粒度及產量。

　　反擊板與板錘外緣間隙的調整：調整第反擊板與錘頭外緣之間的小間隙(按推薦數據調整)，必須停止破碎機運轉，等待轉子停轉后方可進行間隙的調節。從觀察窗口測量間隙情況并用手轉動轉子使錘頭與反擊板襯板之間為小間隙時，方可進行測量，經多次反復調整得到理 想間隙后(左右間隙一樣)，將間隙值記錄備案。擰動(微動)左右調節螺母，感覺并確認其擰緊力矩相等后，調節螺母不再轉動。調整第反擊板與錘頭外緣之間的 間隙變大與以上調整小間隙相反的布驟來調整。

　　反擊破傳動部分的安裝：傳動部分是破碎機的動力源，它由電機帶輪及滑軌部件組合而成。(因各用戶現場安裝位置情況不同，本機出廠時不配傳動三角帶防護罩，但為使用安全，主機、電機安裝就位后，建議用戶安裝三角帶防護罩)。
