環錘式破碎機用于各種脆性物料，如煤、煤矸石、爐渣、頁巖、疏松石灰石等，被破碎物料的抗壓強度不超過12MPa，表面水分小于9%。環錘式破碎機由轉子、機體、調節機構等主要部分組成，電動機通過彈性柱銷聯軸器直接驅動轉子。

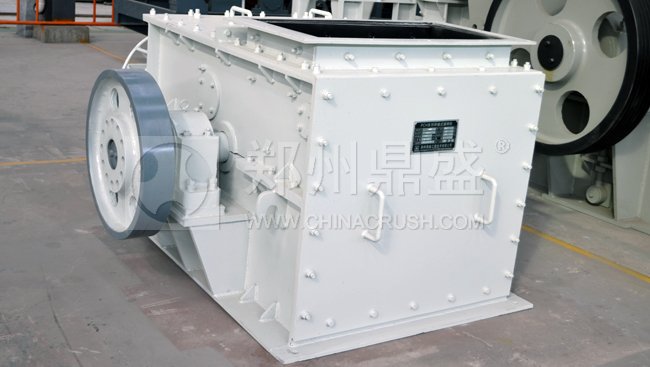

圖為鄭州鼎盛公司生產的PCH1010環錘式破碎機

　　破碎機轉子部分由主軸、端部圓盤、錘頭卡盤、錘軸等主要零件組成。環錘吊掛在錘軸上，錘軸安裝在端部圓盤和錘頭卡盤上，端部圓盤和卡盤用平鍵和圓螺母固定在主軸上。

　　環錘式破煤機機體部分由上下機殼、破碎板、篩板、篩架、襯板等主要零件組成。破碎板和篩板安裝在篩架上。篩架的一端用軸懸掛在上機體兩側的軸座上，另一端通過連接板與調節機構相連。襯板安裝在機殼兩側的內壁上，用以保護機殼不受磨損。破碎篩板與轉子形成破碎腔。機器的調節部分通過篩架的拉桿進行調節。

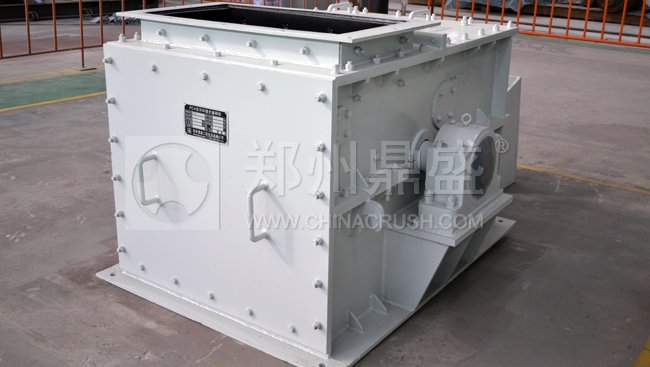

圖為環錘式破煤機

　　環錘式破碎機是一種帶有環錘的沖擊式破碎機。環錘不僅能隨轉子公轉，還能繞錘軸自轉。物料進入破碎腔后，首先受到隨轉子高速旋轉的環錘的沖擊作用而破碎，被破碎的物料從環錘處獲得動能，高速地沖向破碎板，受到第二次破碎，然后落到篩板上，受到環錘地擠壓和磨剝進一步破碎，并透過篩孔排出。不能破碎地物料雜物進入金屬收集器，爾后定期清除。

　　環錘破出料粒度的調節，是通過更換不同孔隙的篩條或篩板來實現的，一般篩條或篩板出料粒度為30mm，如選擇別種出料粒度，須訂貨時專門提供，用戶是否需要制造廠配置旁漏斗，訂貨時必須注明。
